簡要描述：

雙二路配發料定量控制系統

適用于多種不同介質、不同量、不同時間的自動加料控制，不同介質可以設定不同的計量單位，可以同時控制多個電磁閥和泵，配套流量計、稱重傳感器或者物位、液位、壓力、溫度、PH值等測量?jī)x表，操作簡單，精度準確。可以根據具體的工況要求實現量身訂制。

?

?

一、?雙二路配發料定量控制系統的詳細介紹：

?

雙二路配發料定量控制系統用于多種不同介質、不同量、不同時間的自動加料控制，不同介質可以設定不同的計量單位，可以同時控制多個電磁閥和泵，配套流量計、稱重傳感器或者物位、液位、壓力、溫度、PH值等測量?jī)x表，操作簡單，精度準確。隨著工人工資不斷上漲，自動控制已成為趨勢。目前很多企業都會用到或者是都需要改進的項目之一，上海龍魁推出的二路配發料定量控制系統/二路配料灌裝控制系統設備/雙路配發料定量控制系統/雙路配料灌裝定量控制系統具有操作簡單、易學，直接能替代人工打料、手工配料，同時本系統顯示直觀，手動控制或自動控制相結合等特點，特別適用于中小企業車間配料、灌裝、摻水、摻藥、加料、打料、定量注液體及各種粉體體或氣體的定量、定時控制。例如目前小型化工及日化廠，牙膏廠、化妝品廠、造紙廠、食品廠、啤酒飲料廠等仍有采用人工操作配料罐裝、加料分裝等，不想投入太多成本，就想提高工作效率的企業，建議采用上海龍魁最近推出的二路配料灌裝控制系統或雙路配發料定量控制系統/雙路配料灌裝定量控制系統

?

，其中包括有智能儀表式、儀表集控式、PLC可編程器觸控式、觸摸屏PLC可編程集控式、PLC觸摸屏加各種儀表加變頻器加電路模塊等綜合集成式的二路配料灌裝定量控制系統或多路配料灌裝控制系統，根據客戶實際需求上海龍魁可為貴公司量身訂制各種配發料灌裝控制系統及配發料灌裝設備。

?

?

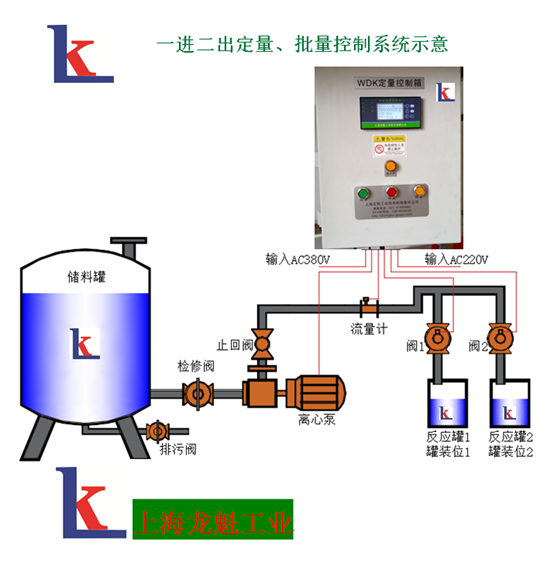

二、?雙二路配發料定量控制系統的組成：

1、WDK型控制箱：內含PLC、觸摸屏或定量控制儀、變頻器、內部控制線路及其他組件（如：空開、繼電器、接觸器等）、外部控制按紐和指示燈等，單路箱子的標準尺寸400*300*200mm、PLC多路箱子的標準尺寸800*600*200mm，輸入電源（AV220V）統一給控制箱供電，其他設備：如流量計及溫度、壓力、料位、液位、PH值等測量?jī)x表，還有電磁閥均有控制箱內部直接供電；并可加接打印功能。

2、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范圍、防爆、防腐、防護等級等參數和要求進行選型，選擇合適的流量計。

3、斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥、電動閥等。

4、控制泵，固體或氣體的動力部分，很少可以介質在管道里不能流動。工作電源可以為DC12V、DC24V、20AC、380V。

5、可以定制管道里殘留介質發完料后可氣洗吹空、邊發料邊攪拌、發完料后攪拌等功能（根據客戶要求定制）

?

?

三、?雙二路配發料定量控制系統的過程控制：

?

PLC、觸摸屏或定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在PLC編程軟件里或控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，PLC觸摸屏或定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。

?

一）、過程控制流程：

1、設A罐總量、水百分比、濃料百分比，自動運算水的發料量與濃料的發料量

2、設B罐總量、水百分比、濃料百分比，自動運算水的發料量與濃料的發料量

3、設發料時間（1-9999秒）如600秒，對AB同時作用(保證差不多時間發完不同配比的原料），自動運算成瞬時流量數據傳送到PID調節

4、把水的發料量與濃料的發料量送入到定量控制的數據，到量時自動停泵與關閉電磁閥

5、緊急停止銨鈕導通時，按屏上啟動鍵運行設備

6、水與濃料的其中一項低于液位下限時都不能運行，并輸出報警信號（先進繼電器報警并輸出信號進PLC)

7、A罐低于下限時啟動泵與打開電磁閥，B罐低于下限時啟動泵與打開電磁閥（不能同時工作分開補料）

8、A罐下限報警時運用A料的總量配比數據，B罐下限報警時運用B料的總量配比數據

9、在突然停電或按停止鍵時數據保存，通電后處于暫停狀態，按啟動鍵可繼續（掉電時停泵及關閥門）

10、加料中途中斷料（水或濃液下限報警）時停止泵和關閉閥門（暫停狀態），發料記錄保持，后以***分鐘為檢測周期（時間可設），若水與濃液位超過下限時自動啟動設備（打開泵與閥）繼續運行

?

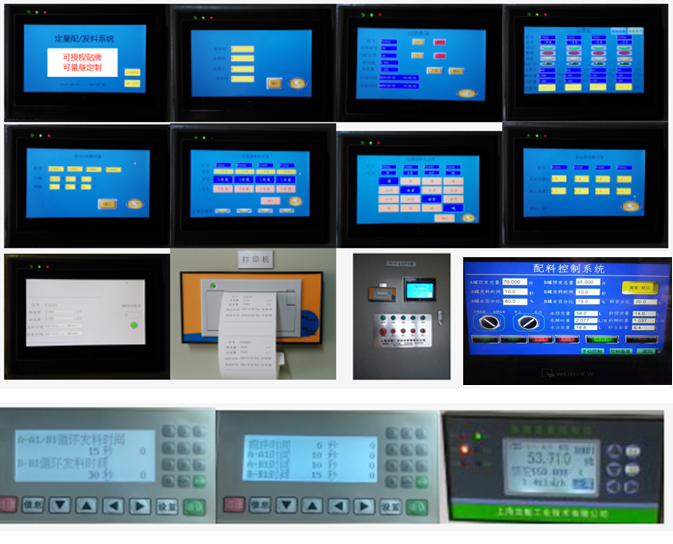

二）顯示屏顯示部分：

?

A罐預發總量、水百分比、濃料百分比、水的預發量、濃液的預發量、當前總量

B罐預發總量、水百分比、濃料百分比、水的預發量、濃液的預發量、當前總量、當前總量

發料時間 ??斷電后檢測周期時間 ???啟動、停止、清零復位按鈕 ??

?

外部

7寸顯示觸摸屏 ???箱內通電指示燈、緊急停止按鈕。

AB罐2個配方2個設定界面

?

三）流量分析：

10-20:1發料300L

A料：272.73L-285.72L ?

B料：27.27L-14.28L

10分鐘發料得瞬時流量：

A料：1636.38-1714.32L/h ??

B料：163.62-85.68L/h

?

4-8:1發料300L

A料：240-266.67L ?

B料：60-33.33L

10分鐘發料得瞬時流量：

A料：1440-1600.02L/h ?

B料：360-199.98L/h

?

得出測水的流量范圍：1440-1714.32L/h ??見意用DN25的（48-58L/分鐘）

濃液的流量范圍：85.68-360L/h ?????見意用DN6的 （2.7-12L/分鐘）

?

大概選流量口徑測水為DN25、測濃液為DN6的流量計，以上為10分鐘發完料要求的測量范圍，因測液的小流量只有85.68L/h，低于DN6的測量下限，所以發料時間限定于5-8分鐘發完為佳。

?

?

四、?雙二路配發料定量控制系統的功能介紹：

1、發料記錄查詢：包括發料次數、每次發料的起止時間、每次發料的實際量等；

2、發料量單位和數值任意設定，且為全中文操作和說明（也可根據客戶性質，像外企或出口國外多是中英文操作和說明）；

3、同時在輸入流體的密度后，打料量自動換算體積和質量單位；

4、設有狀態燈指示、“啟動”、“停止”、“清零”三鍵操作，因此顯示直觀、操作方便，發生突發事件可以隨時暫停或停止發料；

5、顯示總的打料累積量、打料次數、時間以及控制閥的狀態；

6、打料顯示介面：打料實時累計量、打料總量百分比、預發量（設定量）、實時瞬時流量、狀態指示燈以及閥狀態顯示；

7、內設密碼保護功能，可以有效防止其他人員的亂設定現象；

8、可以配套打印機功能：在每次打料結束后自動打印（打印內容包括：位號可以設定、設定打料量、實際發料量、發料時間、停止時間）；

9、配USB接口可下載發料記錄，帶RS485等

?

?

?

五、?預訂雙二路配發料定量控制系統須知：

1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們上海龍魁為您專業設計并選型；

2、說明控制的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求；

3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制；如需要我們提供斷流設備也可以。在此我們建議斷流設備請選擇電磁閥或電動閥（在需要延時啟動或關閉時）為佳，不要控制泵，同時在管道布置時，以液位差產生的滯流為動力源，這樣在控制時較為安全、測量精度穩定準確，可以達到0.2%

?

?

六、?雙二路配發料定量控制系統現場安裝注意事項：

1、流量計安裝（詳見說明書）：至少保證流量計前后直管道前10D后5D（D為管道口徑），且越長越好，如前面有泵和調節閥時要盡可能的增加前直管道的長度，遠離它們，安裝點附近應無強電、強磁和變頻干擾。安裝點管道必須為滿管流，當安裝管道為垂直走向時，流體流向必須為從下往上。

2、電磁閥：應安裝在流量計后面，且與流量計應有40D（D為管道口徑）以上的距離，避免電磁閥在動作前后引起的振動和電磁場影響流量計的計量準確度，另外電磁閥的安裝點應盡量接近流量出口為宜。

3、控制泵是要注意工作電源，高功率的泵需要配有變頻器降壓?jiǎn)?dòng)

4、控制箱：非防水型，建議安裝在室內，如安裝在室外應有防水措施。【可以定制防爆型（有防爆證）、防腐型、IP等級高的、材質與材料配置可以指定也可以推薦量身定制】

?

?

?

?

?

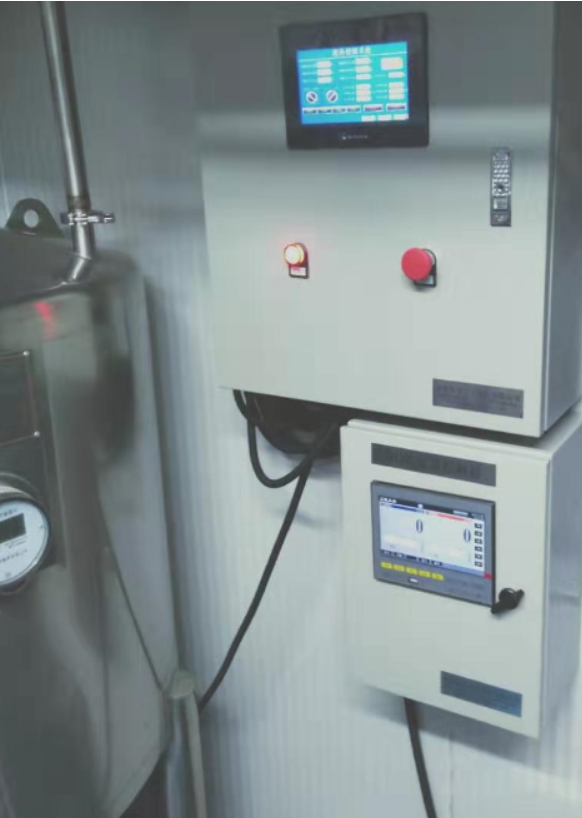

七、?雙二路配料灌裝定量控制系統客戶現場使用案例照片如下：

?

?

?
